IEC 68-2-66 วิธีทดสอบ Cx: ความร้อนชื้นแบบคงตัว (ไออิ่มตัวที่ไม่ได้รับแรงดัน)

คำนำ

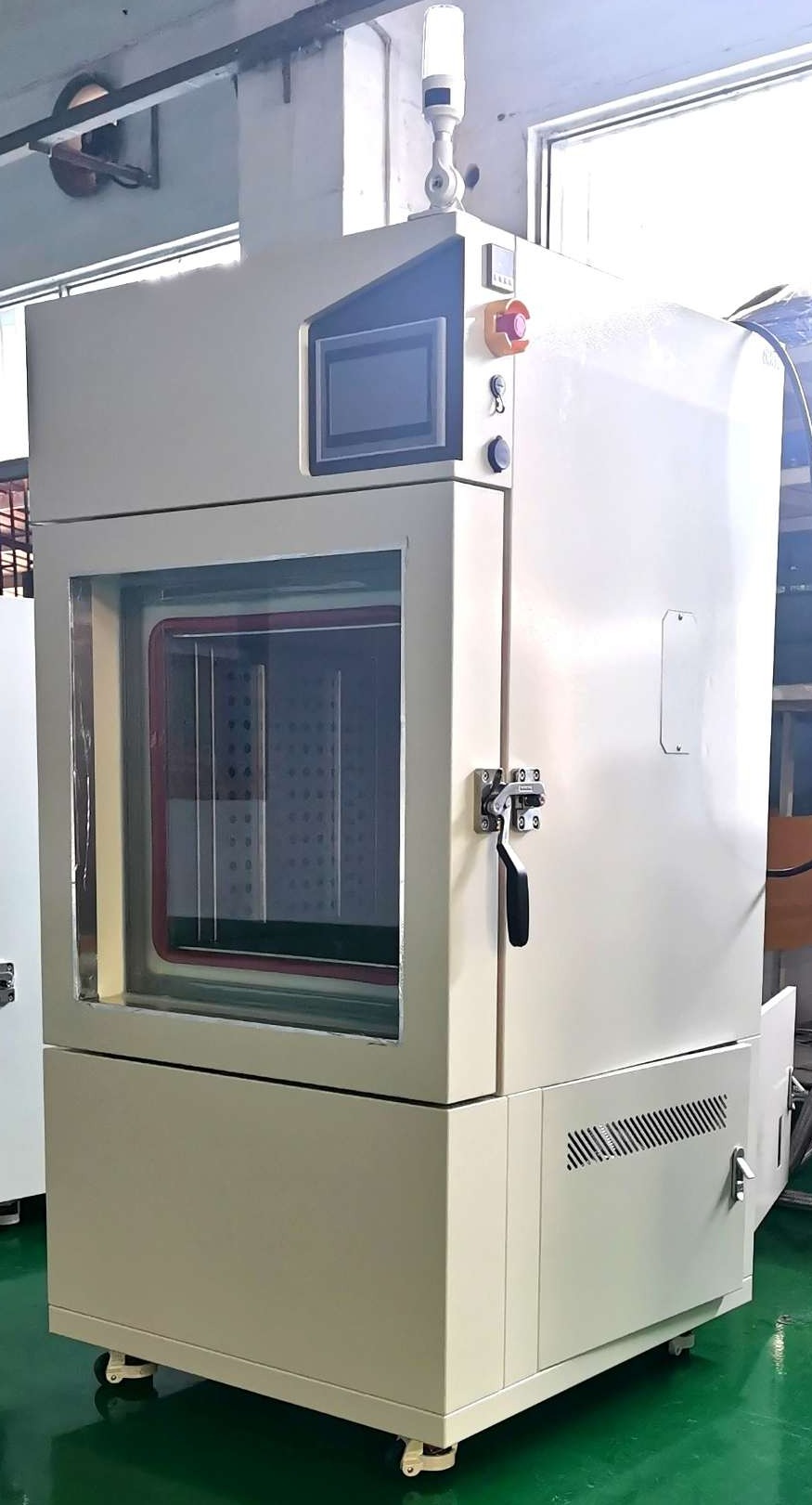

วัตถุประสงค์ของวิธีการทดสอบนี้คือเพื่อจัดทำขั้นตอนมาตรฐานสำหรับการประเมินความต้านทานของผลิตภัณฑ์ไฟฟ้าขนาดเล็ก (ส่วนใหญ่เป็นส่วนประกอบที่ไม่ปิดสนิท) โดยใช้ห้องทดสอบอุณหภูมิสูงและต่ำและสภาพแวดล้อมที่มีความชื้น

ขอบเขต

วิธีทดสอบนี้ใช้กับการทดสอบความร้อนชื้นเร่งของผลิตภัณฑ์ไฟฟ้าขนาดเล็ก

ข้อจำกัด

วิธีนี้ไม่เหมาะสำหรับการตรวจสอบผลกระทบภายนอกของตัวอย่าง เช่น การกัดกร่อนหรือการเสียรูป

ขั้นตอนการทดสอบ

1. การตรวจสอบก่อนการทดสอบ

• ชิ้นงานจะต้องผ่านการตรวจสอบด้วยสายตา มิติ และการทำงาน ตามที่กำหนดไว้ในมาตรฐานที่เกี่ยวข้อง

2. การวางตัวอย่าง

• ตัวอย่างจะต้องวางไว้ในห้องทดสอบภายใต้สภาวะห้องปฏิบัติการที่มีอุณหภูมิ ความชื้นสัมพัทธ์ และความดันบรรยากาศ

3. การใช้แรงดันไบอัส (ถ้ามี)

• หากจำเป็นต้องใช้แรงดันไฟฟ้าอคติตามมาตรฐานที่เกี่ยวข้อง ควรใช้เฉพาะเมื่อตัวอย่างถึงสมดุลความร้อนและความชื้นแล้วเท่านั้น

4. การเพิ่มอุณหภูมิและความชื้น

• อุณหภูมิจะต้องเพิ่มขึ้นถึงค่าที่กำหนด ในช่วงเวลานี้ อากาศในห้องจะถูกแทนที่โดยไอน้ำ
• อุณหภูมิและความชื้นสัมพัทธ์จะต้องไม่เกินขีดจำกัดที่กำหนด
• จะต้องไม่เกิดการควบแน่นบนตัวอย่าง
• การทำให้อุณหภูมิและความชื้นคงที่ต้องเสร็จภายใน 1.5 ชั่วโมง หากระยะเวลาการทดสอบเกิน 48 ชั่วโมงและไม่สามารถทำให้อุณหภูมิคงที่ได้ภายใน 1.5 ชั่วโมง จะต้องทำให้อุณหภูมิคงที่ภายใน 3.0 ชั่วโมง

5. การดำเนินการทดสอบ

• รักษาอุณหภูมิ ความชื้น และแรงดันที่ระดับที่กำหนดตามมาตรฐานที่เกี่ยวข้อง
• ระยะเวลาการทดสอบจะเริ่มต้นเมื่อถึงสภาวะคงที่

6. การฟื้นฟูหลังการทดสอบ

• หลังจากระยะเวลาทดสอบที่กำหนด สภาพห้องจะต้องกลับสู่สภาพบรรยากาศมาตรฐาน (1–4 ชั่วโมง)
• อุณหภูมิและความชื้นจะต้องไม่เกินขีดจำกัดที่กำหนดในระหว่างการฟื้นตัว (อนุญาตให้มีการทำความเย็นตามธรรมชาติ)
• ควรปล่อยให้ตัวอย่างคงตัวเต็มที่ก่อนดำเนินการจัดการเพิ่มเติม

7. การวัดในการทดสอบ (ถ้าจำเป็น)

• การตรวจสอบทางไฟฟ้าหรือทางกลในระหว่างการทดสอบจะต้องดำเนินการโดยไม่เปลี่ยนแปลงเงื่อนไขการทดสอบ
• ห้ามนำตัวอย่างออกจากห้องก่อนที่จะนำกลับคืน

8. การตรวจสอบหลังการทดสอบ

• ภายหลังการฟื้นตัว (2–24 ชั่วโมง ภายใต้สภาวะมาตรฐาน) ตัวอย่างจะต้องผ่านการตรวจสอบด้วยสายตา ขนาด และการทำงานตามมาตรฐานที่เกี่ยวข้อง

-

เงื่อนไขการทดสอบ

เว้นแต่จะระบุไว้เป็นอย่างอื่น เงื่อนไขการทดสอบจะประกอบด้วยการรวมกันของอุณหภูมิและระยะเวลาตามที่ระบุไว้ในตารางที่ 1

-

การตั้งค่าการทดสอบ

1. ข้อกำหนดของห้อง

• เซ็นเซอร์วัดอุณหภูมิจะต้องตรวจสอบอุณหภูมิในห้อง
• ควรไล่อากาศในห้องด้วยไอน้ำก่อนการทดสอบ
• ห้ามให้คอนเดนเสทหยดลงบนตัวอย่าง

2. วัสดุห้อง

• ผนังห้องจะต้องไม่ทำให้คุณภาพของไอลดลงหรือทำให้เกิดการกัดกร่อนของตัวอย่าง

3. ความสม่ำเสมอของอุณหภูมิ

• ความคลาดเคลื่อนรวม (ความแปรผันเชิงพื้นที่ ความผันผวน และข้อผิดพลาดในการวัด): ±2°C
• เพื่อรักษาความทนทานต่อความชื้นสัมพัทธ์ (±5%) ความแตกต่างของอุณหภูมิระหว่างสองจุดในห้องจะต้องลดลงให้น้อยที่สุด (≤1.5°C) แม้จะอยู่ระหว่างการเพิ่มขึ้น/ลดลงก็ตาม

4. การวางตัวอย่าง

• ตัวอย่างต้องไม่กีดขวางการไหลของไอ
• ห้ามสัมผัสความร้อนโดยตรง
• หากใช้อุปกรณ์ติดตั้ง จะต้องลดการนำความร้อนและความจุความร้อนให้เหลือน้อยที่สุดเพื่อหลีกเลี่ยงการกระทบต่อสภาวะการทดสอบ
• วัสดุติดตั้งจะต้องไม่ทำให้เกิดการปนเปื้อนหรือการกัดกร่อน

3. คุณภาพน้ำ

• ใช้น้ำกลั่นหรือน้ำที่ผ่านการดีไอออนไนซ์ร่วมกับ:
• ค่าต้านทาน ≥0.5 MΩ·cm ที่ 23°C
• pH 6.0–7.2 ที่ 23°C
• ควรทำความสะอาดเครื่องเพิ่มความชื้นในห้องโดยการขัดถูก่อนเติมน้ำ

-

ข้อมูลเพิ่มเติม

ตารางที่ 2 แสดงอุณหภูมิไอน้ำอิ่มตัวที่สอดคล้องกับอุณหภูมิแห้ง (100–123°C)

แผนผังของอุปกรณ์ทดสอบภาชนะเดี่ยวและภาชนะคู่แสดงในรูปที่ 1 และ 2

-

ตารางที่ 1: ความรุนแรงของการทดสอบ

| อุณหภูมิ (°C) | RH (%) | ระยะเวลา (ชม., -0/+2) |

หมายเหตุ: ความดันไอที่ 110°C, 120°C และ 130°C จะต้องเป็น 0.12 MPa, 0.17 MPa และ 0.22 MPa ตามลำดับ

-

ตารางที่ 2: อุณหภูมิไอน้ำอิ่มตัวเทียบกับความชื้นสัมพัทธ์

(ช่วงอุณหภูมิแห้ง: 100–123°C)

(คอลัมน์เพิ่มเติมสำหรับ %RH และอุณหภูมิอิ่มตัวจะตามมาตามตารางเดิม)

-

ชี้แจงเงื่อนไขสำคัญ:

“ไออิ่มตัวที่ไม่ได้รับแรงดัน”: สภาพแวดล้อมที่มีความชื้นสูงโดยไม่ต้องใช้แรงดันจากภายนอก

“สภาวะคงที่”: สภาวะคงที่คงไว้ตลอดการทดสอบ
